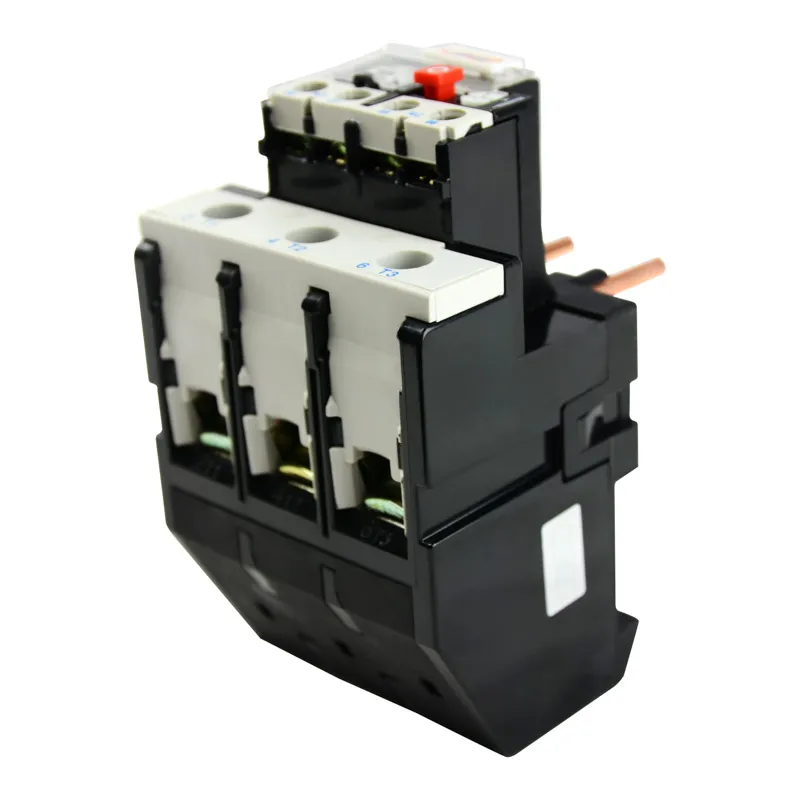

Реле тепловые LR2-D для контакторов КМИ торговой марки Энергия

Тепловые реле серии LR2 торговой марки Энергия предназначены для защиты электродвигателя от сверхтоков при перегрузках и при возникновении несимметричного режима при обрыве одной фазы питающего напряжения. Применяются в качестве комплектующих изделий в схемах управления электроприводами в цепях переменного тока напряжением 690 В, частотой 50 Гц. Диапазон уставок тепловых реле от 0,1 до 93А.

Особенности реле тепловых Энергия LR2-D для контакторов КМИ

Благодаря высокой чувствительности к выпадению фазы, тепловые реле срабатывают быстро, обеспечивая тем самым максимальную защиту от перегрузки.

Принцип действия реле тепловых Энергия LR2-D для контакторов КМИ

Все тепловые реле LR2 торговой марки Энергия снабжены размыкающим контактом для отключения контактора и замыкающим контактом для сигнализации срабатывания. Под действием протекающего тока термобиметаллическая пластина теплового реле изгибается тем сильнее, чем больший ток по ней протекает. При определенной величине тока радиус изгиба пластины становится достаточным для размыкания контактов, происходит отключение нагрузки от сети. Для установки тока срабатывания электротеплового реле необходимо открыть крышку, установить необходимый ток срабатывания реле вращением лимба, совмещая значения тока на шкале с меткой на корпусе. Для предотвращения несанкционированного изменения тока уставки, крышка может быть опломбирована. После открытия прозрачной крышки, можно при необходимости менять режим повторного установки поворотом переключателя «RESET». При повороте влево переключатель выходит из зацепления и переключается в режим кнопки, при нажатии которой РТ переключается в режим ручного повторного сброса. Соответственно, при нажатии на переключатель и повороте вправо РТ переключается в режим автоматической повторной установки. При закрытии крышки переключатель блокируется. При нажатии кнопки «STOP» изменяется состояние замыкающих контактов 97-98. При нажатии отверткой кнопки «TEST» имитируется срабатывание реле при перегрузке; изменяется состояние нормально замкнутого и нормально разомкнутого контактов и включается индикатор срабатывания.

Ассортимент реле тепловых Энергия LR2-D для контакторов КМИ

Термореле 3SR8-3365 80-93A ЭНЕРГИЯ

Термореле LR2-D1305 0.63-1A ЭНЕРГИЯ

Термореле LR2-D1306 1-1.6A ЭНЕРГИЯ

Термореле LR2-D1307 1.6-2.5A ЭНЕРГИЯ

Термореле LR2-D1308 2.5-4A ЭНЕРГИЯ

Термореле LR2-D1310 4-6A ЭНЕРГИЯ

Термореле LR2-D1312 5.5-8A ЭНЕРГИЯ

Термореле LR2-D1314 7-10A ЭНЕРГИЯ

Термореле LR2-D1316 9-13A ЭНЕРГИЯ

Термореле LR2-D1321 12-18A ЭНЕРГИЯ

Термореле LR2-D1322 17-25A ЭНЕРГИЯ

Термореле LR2-D2353 23-32A ЭНЕРГИЯ

Термореле LR2-D3353 23-32A ЭНЕРГИЯ

Термореле LR2-D3355 30-40A ЭНЕРГИЯ

Термореле LR2-D3357 37-50A ЭНЕРГИЯ

Термореле LR2-D3359 48-65A ЭНЕРГИЯ

Термореле LR2-D3361 55-70A ЭНЕРГИЯ

Термореле LR2-D3363 63-80A ЭНЕРГИЯ

Термореле LR2-D3365 80-93A ЭНЕРГИЯ
