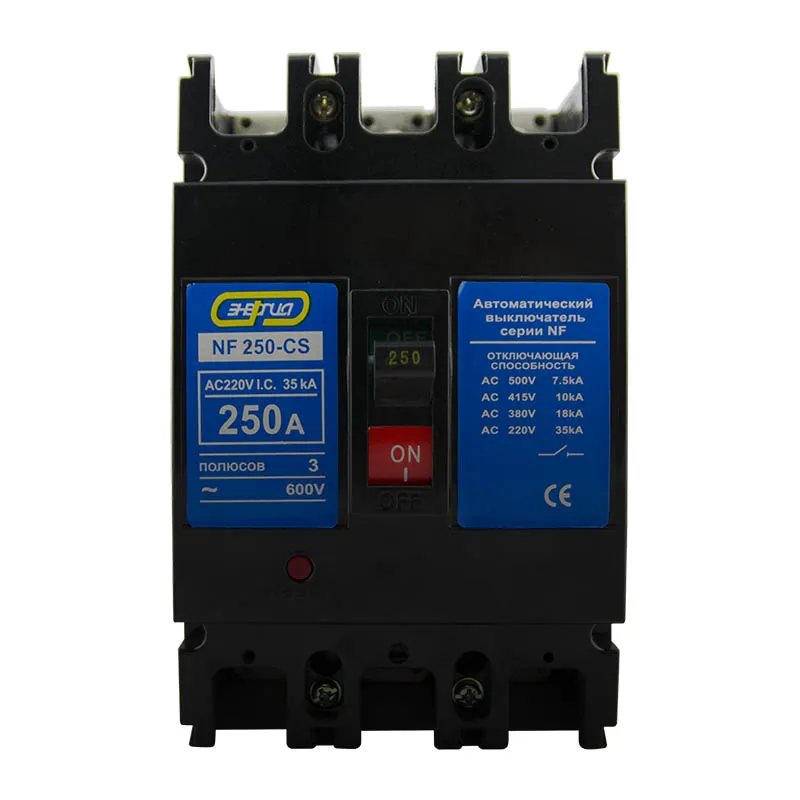

Автоматические выключатели Энергия NF
Автоматические выключатели NF торговой марки Энергия
Автоматические выключатели в литом корпусе серии NF торговой марки ЭНЕРГИЯ предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей. Автоматические выключатели NF имеют надежную конструкцию, занимают небольшой объем и обладают хорошими эксплуатационными качествами. Они также могут использоваться в качестве рубильника. Автоматы оснащены термомагнитным расцепителем от сверхтока, имеют тепловой элемент с уставкой, соответствующей +400С. Для температур выше и ниже +400С порог срабатывания уменьшается (увеличивается) из–за температурно–зависимого поведения биметаллического элемента в самом расцепителе.
Преимущества автоматов NF
Все автоматические выключатели NF торговой марки Энергия снабжены двумя типами защиты: тепловой — для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины; и электромагнитной — для защиты от токов короткого замыкания, выполненной на базе соленоида.
Принцип действия выключателей автоматических серии NF
Устройство управления выключателя NF построено по принципу переламывающегося рычага и снабжено мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая ось, на которой смонтированы подпружиненные подвижные силовые контакты. В результате ось поворачивается в боковых направляющих, осуществляя контакт между подвижными и неподвижными силовыми контактами. Усилие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним упором в выступ поворотного элемента «сброс» механизма управления. «Сброс» механизма управления осуществляется посредством специальной линейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты.
Особенности автоматических выключателей NF
Внимание! При установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вперед на расстояние 30–50мм продуктов горения дуги в случае срабатывания защиты от короткого замыкания.
Ассортимент автоматических выключателей серии NF ЭНЕРГИЯ
Автомат NF 50-CS 3P 20A ЭНЕРГИЯ
Автомат NF 50-CS 3P 30A ЭНЕРГИЯ
Автомат NF 50-CS 3P 50A ЭНЕРГИЯ
Автомат NF100-CS 3P 60A ЭНЕРГИЯ
Автомат NF100-CS 3P 75A ЭНЕРГИЯ
Автомат NF100-CS 3P 100A ЭНЕРГИЯ
Автомат NF250-CS 3P 125A ЭНЕРГИЯ
Автомат NF250-CS 3P 150A ЭНЕРГИЯ
Автомат NF250-CS 3P 175A ЭНЕРГИЯ
