АД-12, АД-14 тип AC

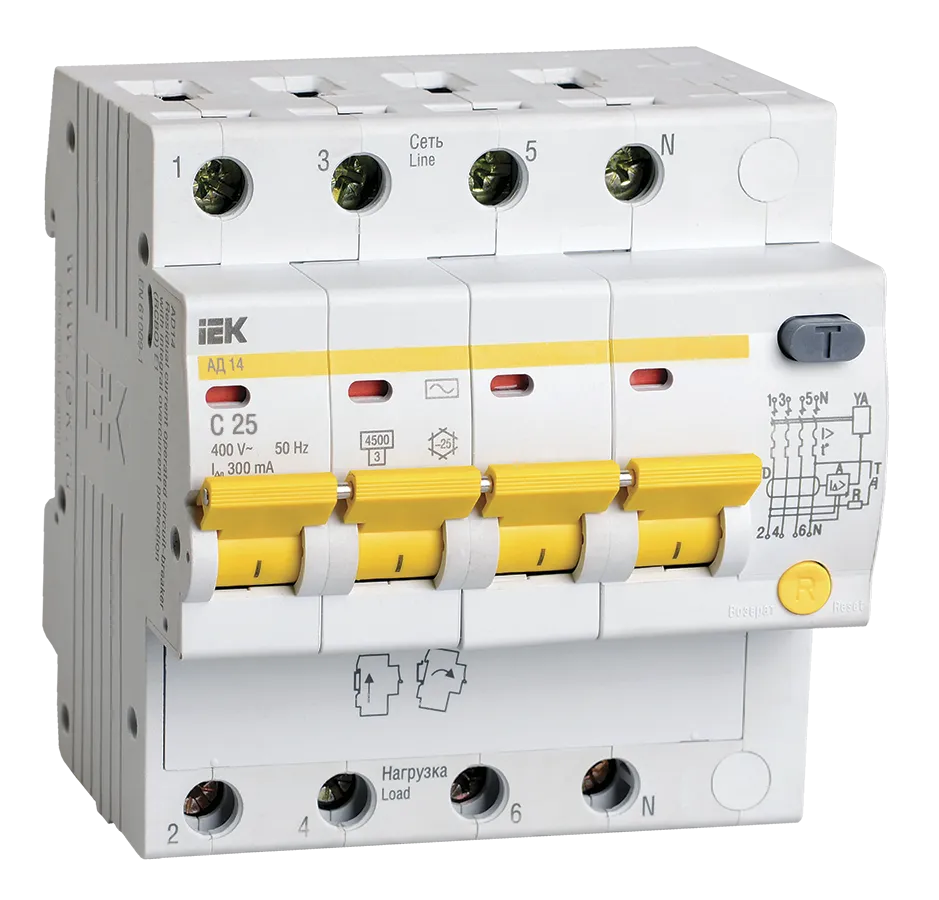

Автоматические выключатели дифференциального тока АД-12, АД-14 тип ACПодробное описание, технические характеристики, особенности конструкции АД-12, АД-14 тип AC IEK

Краткое описание автоматических выключателей дифференциальных АД-12, АД-14 тип AC торговой марки IEK

Автоматические выключатели дифференциального тока серии АД-12, АД-14 тип AC с уставками 10мА, 30мА, 100мА, 300мА используются в виде быстродействующих автоматов для защиты от поражения электрическим током. Изготавливаются в модульном исполнении на номинальные токи от 6А до 63А. Крепление на дин-рейку. Количество полюсов 2Р и 4Р, торговая марка ИЭК. Серия KARAT.

Технические характеристики АД-12, АД-14 тип AC

  • Номинальный ток АД-12, АД-14 тип AC: от 6А до 63А;
  • Количество полюсов для присоединения проводников: двухполюсные, четырехполюсные;
  • Уставки срабатывания срабатывания: 10мА, 30мА, 100мА ;
  • Напряжение номинальное/рабочее: 230/400 В;
  • Условный номинальный диф. ток КЗ: 4,5 кА;
  • Номинальное импульсное выдерживаемое напряжение: 4 кВ;
  • Характеристика срабатывания - кривая тока: В, C;
  • Тип расцепителя: Тепловой, электромагнитный;
  • Степень защиты: IP20;
  • Тип монтажа: на DIN-рейку;
  • Частота: 50 Гц;
  • Номинальный ток утечки: 0,1 А;
  • Максимальное сечение входящего кабеля: 35 мм²;

Особенности конструкции АД-12, АД-14 тип AC

  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN;
  • Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12, АД14 характеристика "АС"
  • Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании;
  • Наличие индикатора положения контактов;
  • Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление;
  • Новая конструкция АД12, АД14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом;
  • Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели;
  • Дугогасительные камеры в каждом полюсе обеспечивают более эффективное подавление электрической дуги;
  • Удобный монтаж/демонтаж без использования инструментов;
Преимущества АД-12, АД-14 тип AC IEK
  • Эргономичный дизайн АД-12, АД-14 тип AC обеспечит эстетичность и привлекательный вид вашего вводно-распределительного устройства;
  • Яркий дизайн привлекает внимание;
  • Надежные устройства защитного отключения, зарекомендовавшие себя во всем мире;
  • Негорючий пластик;
  • Повышенное содержание серебра на контактах;
  • Небольшой вес;
  • Удобные в монтаже;
  • Гарантия на все изделия 1 год;
  • Срок службы 15 лет;

Цена АД-12, АД-14 тип AC торговой марки IEK - от 1950 руб с НДС!!!

Ассортимент устройств АД-12, АД-14 тип AC IEK

Диф. автомат АД12 2Р 6А 10мА ИЭК MAD10-2-006-C-010

Диф. автомат АД12 2Р 10А 10мА ИЭК MAD10-2-010-C-010

Диф. автомат АД12 2Р 10А 30мА ИЭК MAD10-2-010-C-030

Диф. автомат АД12 2Р 10А 100мА ИЭК MAD10-2-010-C-100

Диф. автомат АД12 2Р B16 30мА ИЭК MAD10-2-016-B-030

Диф. автомат АД12 2Р 16А 10мА ИЭК MAD10-2-016-C-010

Диф. автомат АД12 2Р 16А 30мА ИЭК MAD10-2-016-C-030

Диф. автомат АД12 2Р 16А 100мА ИЭК MAD10-2-016-C-100

Диф. автомат АД12 2Р 20А 30мА ИЭК MAD10-2-020-C-030

Диф. автомат АД12 2Р B25 30мА ИЭК MAD10-2-025-B-030

Диф. автомат АД12 2Р 25А 10мА ИЭК MAD10-2-025-C-010

Диф. автомат АД12 2Р 25А 30мА ИЭК MAD10-2-025-C-030

Диф. автомат АД12 2Р 25А 100мА ИЭК MAD10-2-025-C-100

Диф. автомат АД12 2Р 25А 300мА ИЭК MAD10-2-025-C-300

Диф. автомат АД12 2Р 32А 10мА ИЭК MAD10-2-032-C-010

Диф. автомат АД12 2Р 32А 30мА ИЭК MAD10-2-032-C-030

Диф. автомат АД12 2Р 32А 100мА ИЭК MAD10-2-032-C-100

Диф. автомат АД12 2р 40А 10мА ИЭК MAD10-2-040-C-010

Диф. автомат АД12 2Р 40А 30мА ИЭК MAD10-2-040-C-030

Диф. автомат АД12 2Р 40А 100мА ИЭК MAD10-2-040-C-100

Диф. автомат АД12 2р 40А 300мА ИЭК MAD10-2-040-C-300

Диф. автомат АД12 2Р 50А 30мА ИЭК MAD10-2-050-C-030

Диф. автомат АД12 2Р 50А 100мА ИЭК MAD10-2-050-C-100

Диф. автомат АД12 2Р 50А 300мА ИЭК MAD10-2-050-C-300

Диф. автомат АД12 2Р 63А 30мА ИЭК MAD10-2-063-C-030

Диф. автомат АД12 2Р 63А 100мА ИЭК MAD10-2-063-C-100

Диф. автомат АД12 2Р 63А 300мА ИЭК MAD10-2-063-C-300

Диф. автомат АД14 4Р 6А 10мА ИЭК MAD10-4-006-C-010

Диф. автомат АД14 4Р 10А 10мА ИЭК MAD10-4-010-C-010

Диф. автомат АД14 4Р 10А 30мА ИЭК MAD10-4-010-C-030

Диф. автомат АД14 4Р 16А 10мА ИЭК MAD10-4-016-C-010

Диф. автомат АД14 4Р 16А 30мА ИЭК MAD10-4-016-C-030

Диф. автомат АД14 4Р 16А 100мА ИЭК MAD10-4-016-C-100

Диф. автомат АД14 4Р 16А 300мА ИЭК MAD10-4-016-C-300

Диф. автомат АД14 4Р 25А 30мА ИЭК MAD10-4-025-C-030

Диф. автомат АД14 4Р 25А 100мА ИЭК MAD10-4-025-C-100

Диф. автомат АД14 4Р 25А 300мА ИЭК MAD10-4-025-C-300

Диф. автомат АД14 4Р 32А 30мА ИЭК MAD10-4-032-C-030

Диф. автомат АД14 4Р 32А 100мА ИЭК MAD10-4-032-C-100

Диф. автомат АД14 4Р 32А 300мА ИЭК MAD10-4-032-C-300

Диф. автомат АД14 4Р 40А 30мА ИЭК MAD10-4-040-C-030

Диф. автомат АД14 4Р 40А 100мА ИЭК MAD10-4-040-C-100

Диф. автомат АД14 4Р 40А 300мА ИЭК MAD10-4-040-C-300

Диф. автомат АД14 4Р 50А 30мА ИЭК MAD10-4-050-C-030

Диф. автомат АД14 4Р 50А 100мА ИЭК MAD10-4-050-C-100

Диф. автомат АД14 4Р 50А 300мА ИЭК MAD10-4-050-C-300

Диф. автомат АД14 4Р 63А 30мА ИЭК MAD10-4-063-C-030

Диф. автомат АД14 4Р 63А 100мА ИЭК MAD10-4-063-C-100

Диф. автомат АД14 4Р 63А 300мА ИЭК MAD10-4-063-C-300
